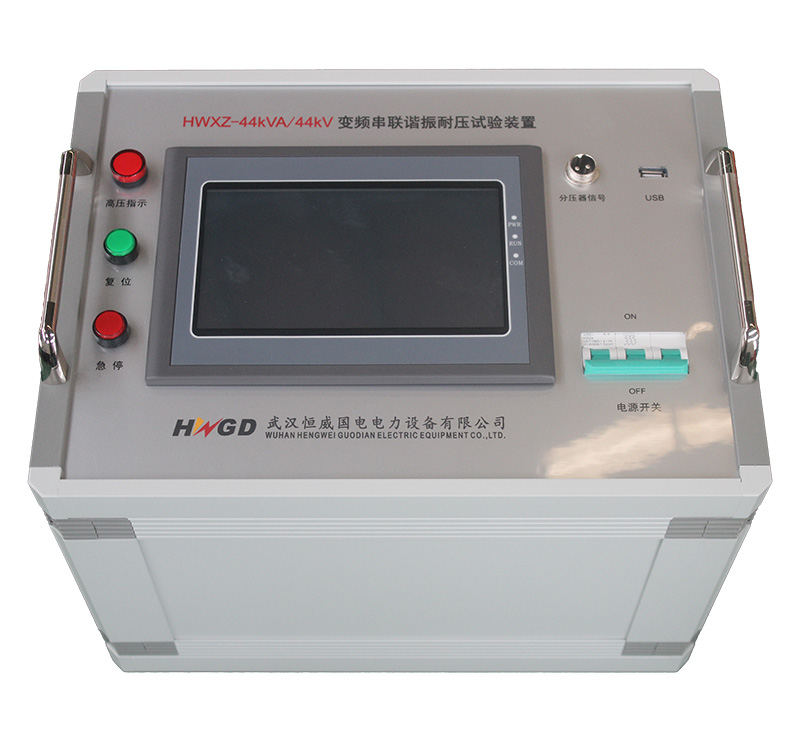

HWXZ串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波，并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。
輸出頻率：30～300Hz
環境溫度：－10℃～+50℃
相對濕度：＜95%，無凝露狀況
品質因素：30～80
主要適用范圍
1 | 滿足300mm2,10kV 電纜交流耐壓試驗，長度1km 電容≤0.37uF,試驗頻率30~300Hz,試驗電壓U≤22kV |
2 | 滿足100MW/10kV以下變壓器交流耐壓試驗 電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤28kV |
3 | 滿足10kV變電站系統交流耐壓試驗 試驗頻率30~300Hz,試驗電壓U≤42kV |
基本配置
序號 | 設備名稱 | 規格 | 單位 | 數量 |
1 | 變頻電源控制箱 | HWXZ-3kVA/220/380 | 臺 | 1 |
2 | 激勵變壓器 | JLB-3kVA/1.5kV/0.4kV | 臺 | 1 |
3 | 高壓諧振電抗器 | DK-22kVA/22kV | 臺 | 2 |
4 | 電容分壓器 | FC-50kV/1500pF | 臺 | 1 |
試驗時使用關系表
被試品 | 電抗器 | 激勵變壓器 |
10kV/300mm2電纜, (試驗電壓22kV,試驗時間60min) | 500m以下 電抗器一節 | 1.5kV |
500~1000m 電抗器二節并聯 | 1.5kV | |
5000KVA/10kV以下變壓器 (試驗電壓28kV,試驗時間1min) | 電抗器二節串聯 | 1.5kV |
10kV變電站系統, (試驗電壓42kV試驗時間1min) | 電抗器二節串聯 | 1.5kV |
變頻電源控制箱 HWXZ-3kVA/220/380 | |
輸入工作電源 | 220V或二相380V±5%，50Hz |
輸出電壓和電流 | 0～400V，電流7.5A |
輸出頻率 | 30～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05% |
額定輸出容量 | 3kVA |
外形尺寸和重量 | 360×230×320mm；18kg |
激勵變壓器 JLB-3kVA/1.5kV/0.4kV | |
額定容量 | 3kVA |
輸入電壓 | 0～400V |
輸出電壓 | 1.5kV |
工作頻率范圍 | 30～300Hz |
工作制 | 60min |
外形尺寸和重量 | 360×280×360mm；35kg |
高壓諧振電抗器 DK-22kVA/22kV | |
額定電壓 | 22kV（有效值 |
額定電流 | 1A（有效值） |
額定容量 | 22kVA |
額定電感量 | 100H |
工作頻率 | 30～300Hz |
工作制 | 60min |
外形尺寸和重量 | φ220×300mm；20kg/臺 |
電容分壓器 FC-50kV/1500pF | |
工作方式 | 純電容式 |
額定電壓 | 50kV有效值 |
額定電容量 | 1500pF |
測量誤差 | ＜1.5% |
外形尺寸和重量 | φ120×300mm；5kg |
